激光切割机的光路调整

2020 - 3 - 17

  激光切割机光路调整是激光雕刻机使用中重要的一步,激光机只有光路调整完毕后才可以雕刻或切割样品,光路的好坏直接影响到激光机雕刻、切割的质量。

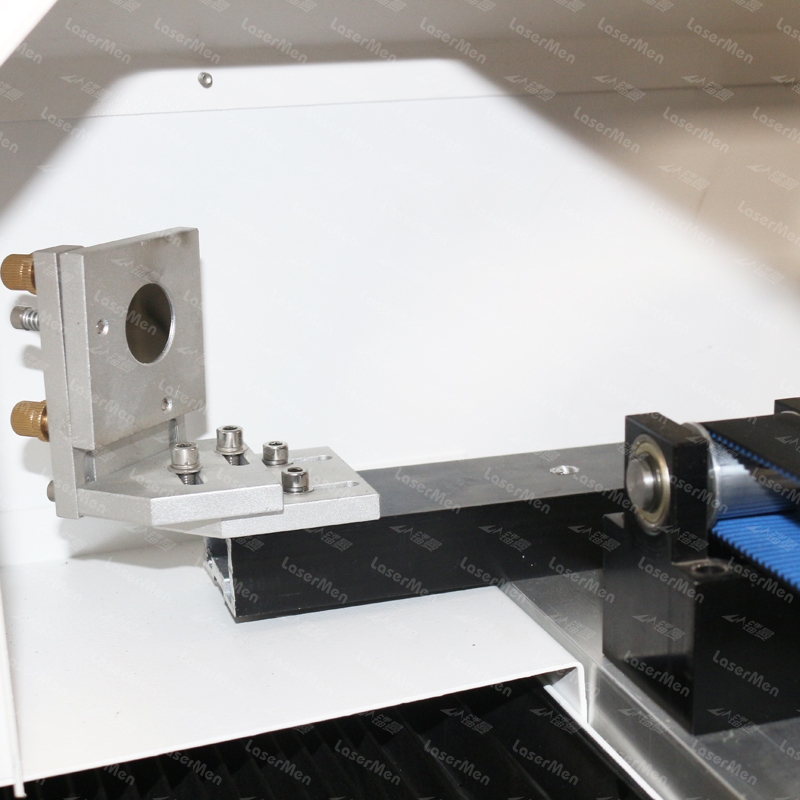

反光镜架

  光路调整的步骤:

  一:把激光电流调到8ma(50)以下,致使激光功率不要太强;

  二:激光管光点与一反光镜片的光路调整。

  把调光纸放到一个镜片前面,用手轻按“点射”按键(轻按马上松开,济南激光切割机,能在调光纸上看到激光打出的斑点即可),看一下斑点是否落在一个镜片上,鞋材激光切割机,如果能打到镜片上,激光切割机,即完成了这一步。如果打不到镜片上或者是打偏了,则需要调整一下一反光镜架(或者激光管)的位置或者高度使之能够达到上述标准。

  三:一个反射镜片和二反射镜片之间的光路调整。

  首先把激光纸放到二个镜片的前面,把导轨移动到左上角的位置按一下点射按键看激光斑点的位置。然后把导轨移动到左下角同样按一下点射按键,看两个斑点(左上角与右上角)的位置是否重合。如果重合且光斑位置在镜片以内则说明**反射镜片和二反射镜片之间的光路是正确的;如果不重合则需要通过调整**反射镜片后面初级反射镜架上调整螺丝进行调整,把两个点调到一起,然后调整初级反光镜架的上下左右(X方向)位置使**个反光镜片反射的光打到二个反光镜上(中间)。

  二反光镜片和三反光镜片参考上述,慢慢调整,即可达到满意的光路并保障切割效果了,济南镭曼数控设备有限公司主营激光雕刻机、激光切割机、激光打标机、激光混切机、光纤激光切割机等产品——电话4000602018
