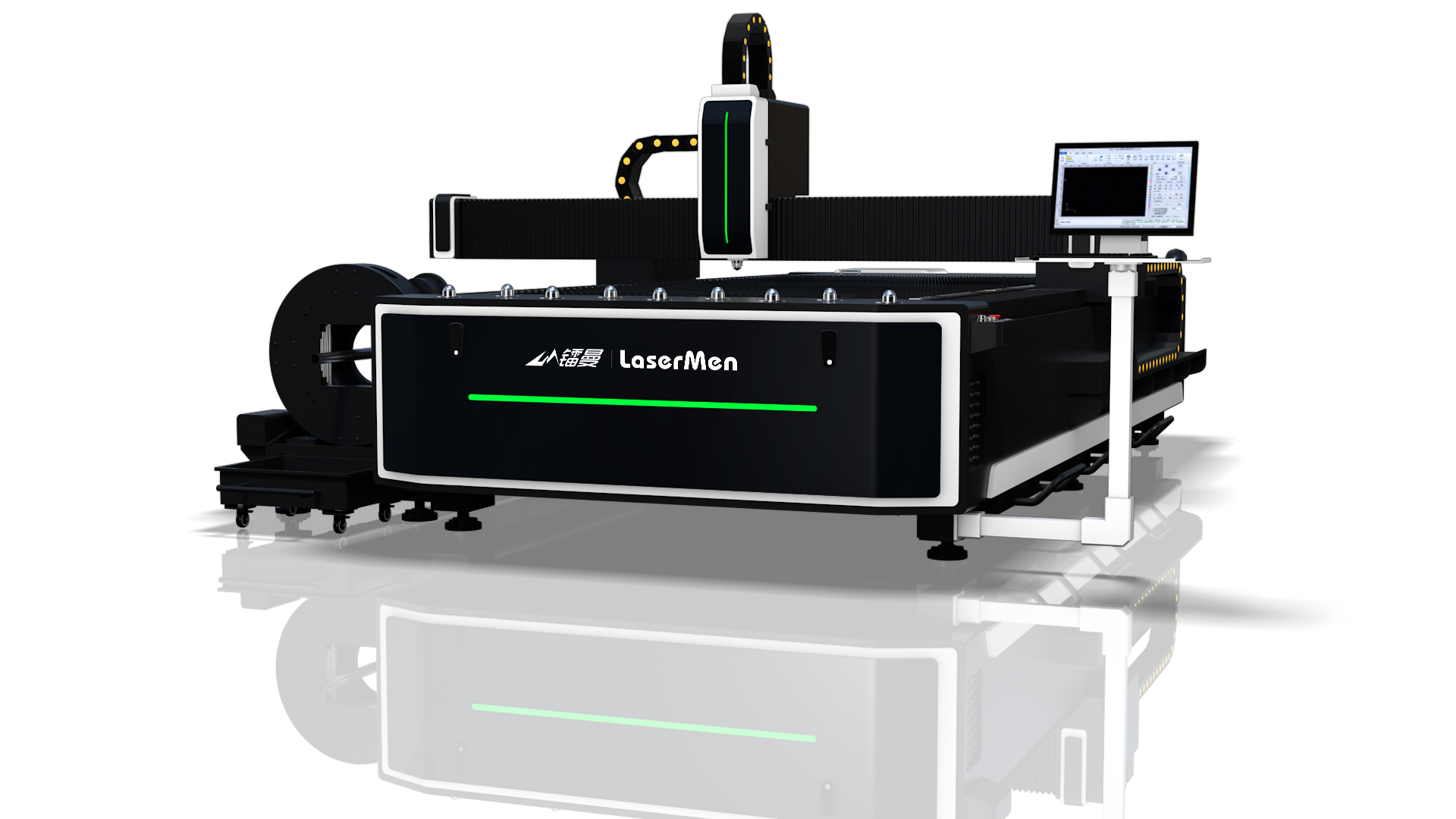

如何判断光纤激光切割机的光路是否需要校准？
2025 - 6 - 14
判断光纤激光切割机的光路是否需要校准，可通过观察设备运行状态、切割质量及光路系统的异常表现来综合评估。以下是具体判断方法及对应特征：
一、切割质量异常
切割面粗糙或倾斜
表现：切割面出现明显纹路、不平整，甚至向一侧倾斜，无法达到正常精度。
原因：光路偏移导致激光聚焦位置偏差，能量分布不均匀。
切割挂渣严重
表现：切割边缘残留大量熔渣，即使调整参数也难以清除。
原因：激光焦点偏移或能量发散，导致材料未完全熔化或熔渣无法被辅助气体吹走。
切割尺寸误差大
表现：相同图案切割多次，尺寸出现明显偏差，超出设备精度范围。
原因：光路偏移影响激光作用位置，导致切割轨迹不准确。
二、激光输出异常
功率不稳定
表现：激光器输出功率时高时低，或相同参数下切割能力明显下降。
原因：光路元件（如反射镜、聚焦镜）污染或角度偏移，导致激光能量损耗。
光斑形状不规则
表现：激光打在靶纸上的光斑出现椭圆、多光斑或边缘模糊。
原因：光路元件倾斜或表面损伤，导致激光发散或反射路径异常。
三、设备运行异响或振动
切割头运行异常
表现：切割头移动时出现卡顿、异响，或自动调焦功能失效。
原因：光路校准偏差可能伴随机械部件（如导轨、丝杆）的异常磨损，需同步检查。
激光器报警
表现：设备提示 “光路异常”“激光偏移” 等报警信息。
原因：部分高端设备内置光路检测系统，直接反馈校准需求。
四、光路元件状态
镜片污染或损伤
表现：反射镜、聚焦镜表面出现灰尘、油污、裂纹或烧蚀痕迹。
影响：污染会导致激光能量衰减或反射角度变化，需清洁或更换后重新校准。
光纤连接问题
表现：光纤接头处有明显弯折、断裂，或连接松动导致激光输出异常。
原因：光纤损耗会直接影响光路稳定性，需检查连接并校准。
五、定期维护周期
常规校准周期：根据使用频率，建议每 1000 - 2000 小时运行时间或每 3 - 6 个月进行一次光路检查。
特殊情况：若设备经历搬运、剧烈振动或更换光路元件（如镜片、光纤），需立即校准。
简易自检方法
靶纸打标测试
在切割头下方放置白纸，低功率（5% - 10%）出光，观察光斑是否为规则圆形且居中。若光斑偏移或变形，需校准。
聚焦点测试
移动切割头，在不同位置打标，若各点光斑大小、位置不一致，说明光路存在偏移。
注意事项
光路校准需由专业人员操作，非专业人员切勿擅自调整，避免损坏设备。
发现异常后，先排查其他因素（如参数设置、气体供应），排除后再考虑光路问题。
通过以上方法可快速判断光路是否需要校准，及时维护能避免因光路偏差导致的切割质量下降及设备损耗。
